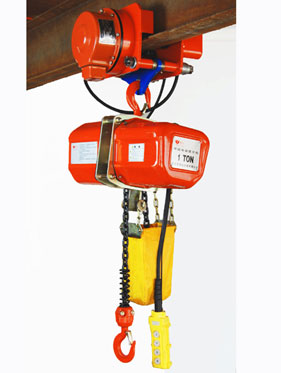

HHXG-05A环链电动葫芦
|
|
|
 详细介绍 |
|
产品特点：
1、高效，质轻电机，无石棉刹车系统，低能耗。
2、冲压钢构壳体，轻巧而坚固。
3、高强度安全吊钩，承受意外超负荷冲不出去不会发生断裂，只是逐渐变形。
4、轻巧美观而耐用的塑制链袋。
5、极限开关。吊上吊下都有极限开关装置，使电机自动停止，反防止链条超出，确保安全。
6、逆相保护装置，当电源接线错误时，控制电路无法运作。

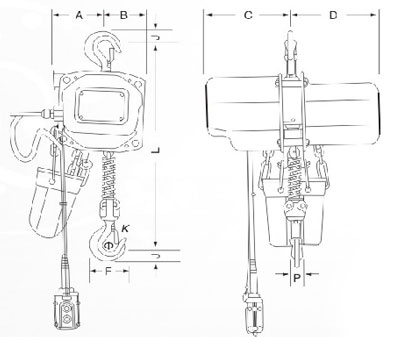

结构图：

技术参数：
|
型号 Model |
单位/Unit |
HHXG-05A |
HHXG-10A |
HHXG-20A |
HHXG-30A |
|
起重量 |
吨/Ton |
0.5 |
1 |
2 |
3 |
|
提升高度
Lifting height |
米/M |
3 |
3 |
3 |
3 |
|
试验载荷
Testing load |
千牛/KN |
6.3 |
12.5 |
25 |
37.5 |
|
电机功率 Power |
千瓦/KW |
0.8 |
1.1 |
1.1 |
1.1 |
|
起重链条行数
Number of falls |
行/Fall |
1 |
1 |
2 |
3 |
|
起重链条直径
Dia of Load Chain |
毫米/mm |
7.1×21 |
7.1×21 |
7.1×21 |
7.1×21 |
|
提升速度
Lifitng speed |
米/分钟m/min |
5.8 |
4.3 |
2.15 |
2.43 |
|
主要尺寸
Demension mm |
A |
150 |
150 |
173 |
186 |
|
B |
112 |
112 |
90 |
77 |
|
C |
250 |
250 |
250 |
250 |
|
D |
245 |
245 |
245 |
245 |
|
K |
27 |
30 |
38 |
56 |
|
φ |
45 |
50 |
65 |
70 |
|
F |
85 |
105 |
136 |
164 |
|
J |
17 |
26 |
36 |
45 |
|
P |
14 |
15 |
22 |
30 |
|
L |
550 |
590 |
770 |
775 |
|
净重/毛重 N.W/G.W |
公斤/KG |
46/52 |
46/52 |
60/68 |
68/76 |
|
|
|
|
